Name: Schrittmotor-Sinus-Controller
Brand: Reinton Audio Lab
SKU: sinus-controller
Price: 385.00 CHF

MUFACE v6 mit JavaMotion v7 Neu

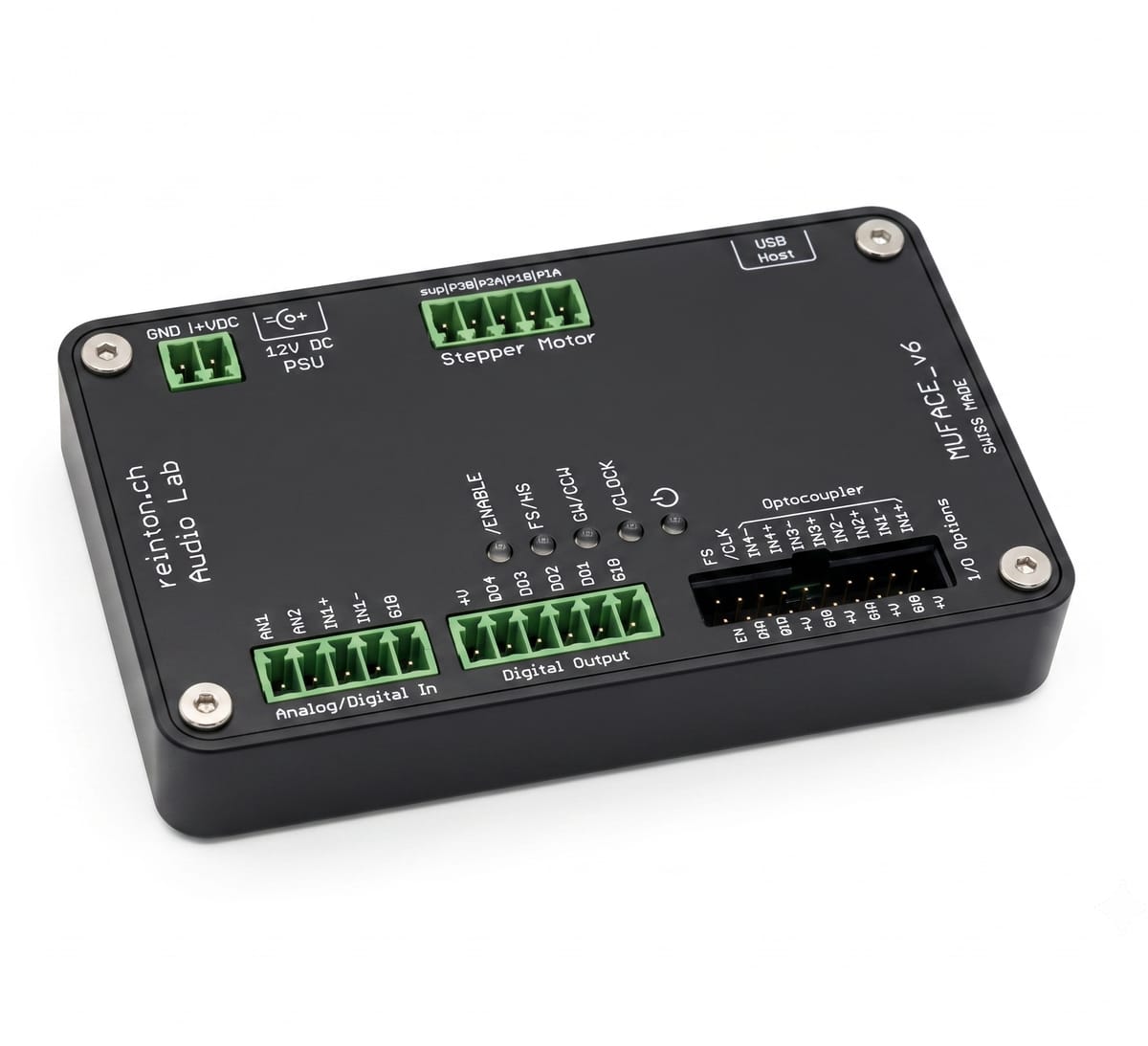

MUFACE v6D im schwarzen Gehäuse mit Anschlüssen für Netzteil, Schrittmotor, Ein- und Ausgänge

Nutzen

Für Motorversuche im Labor oder im Unterricht erstellen Sie Bewegungsabläufe als Sequenzen in der PC-Software und steuern damit einen Schrittmotor. So testen Sie beispielsweise das Zusammenspiel von Fahrkurve, Motor und Reduziergetriebe direkt in Ihrer Anwendung.

Eine Mini-SPS?

Ja, im Kleinen: Sie fragen Logikeingänge ab, setzen Ausgänge und bauen Abläufe mit Pausen, Schleifen und Sprüngen. Der Frequenzgenerator erzeugt Impulsfolgen (Bursts) sowie Beschleunigungs- und Verzögerungsrampen.

Eckdaten

Speisespannung: 12 V
Bipolarer 2-Phasen-Treiber: max. 0.5 A/Ph
Logikausgänge: 4 · max. 0.1 A
Optokoppler-Eingänge: 4 · max. 15 V
Analogeingänge: 2 · max. 12 V
Frequenzgenerator (NCO): max. 100 kHz im Burst-Betrieb (je nach Controller); max. 20 kHz mit Rampen
Frequenzauflösung: 0.001 Hz
Rampenschritte je Sequenz: max. 9’000
Burst-Impulse je Sequenz: über 10’000’000 (je nach Controller)
Programmsequenzen: max. 255
Abmessungen (B × L × H): 63.5 × 104 × 17 mm
Schnittstelle: USB-C
Mikrocontroller zur Wahl: ESP32-C6-Zero, ESP32-S3-Zero oder Arduino Nano R4
Herkunft: Swiss Made

Lieferumfang

v6D «Discovery»: mit Gehäuse und JavaMotion v7.00. v6C: ohne Gehäuse, mit JavaMotion v7.00.

Preis

MUFACE v6D «Discovery» · mit Gehäuse · pro StückCHF 168.–

Bestellen

MUFACE v6C · ohne Gehäuse · pro StückCHF 148.–

Bestellen

Preise in CHF. Versandkosten und Lieferfrist erhalten Sie mit der Bestellbestätigung.

oder direkt per Mail

Downloads

MUFACE v6: Flyer und technische Daten (PDF, 609 KB)Massbild Gehäuse C6 (PDF, 161 KB)

Varianten im Überblick

Hardware, Firmware und Software gemäss Flyer
Modell	Ausführung	Firmware	JavaMotion	Gehäuse
MUFACE-v6A	Arduino Nano R4¹	Ja	v7.00	Nein
MUFACE-v6B	Basis, freie MC-Steckplätze	Nein	–	Nein
MUFACE-v6C	ESP32-C6-Zero²	Ja	v7.00	Nein
MUFACE-v6D	Discovery, ESP32-C6-Zero	Ja	v7.00	Ja
MUFACE-v6E	Energy Save, Motor Chart	Ja	v7.04	Ja

¹ Mit Arduino Nano R4 Original Board. ² ESP32-C6-Zero von Espressif. Hier direkt bestellbar sind v6D und v6C; nach den übrigen Varianten fragen Sie am besten per Mail.

Weitere Modelle und Software-Kombinationen auf javamotion.io

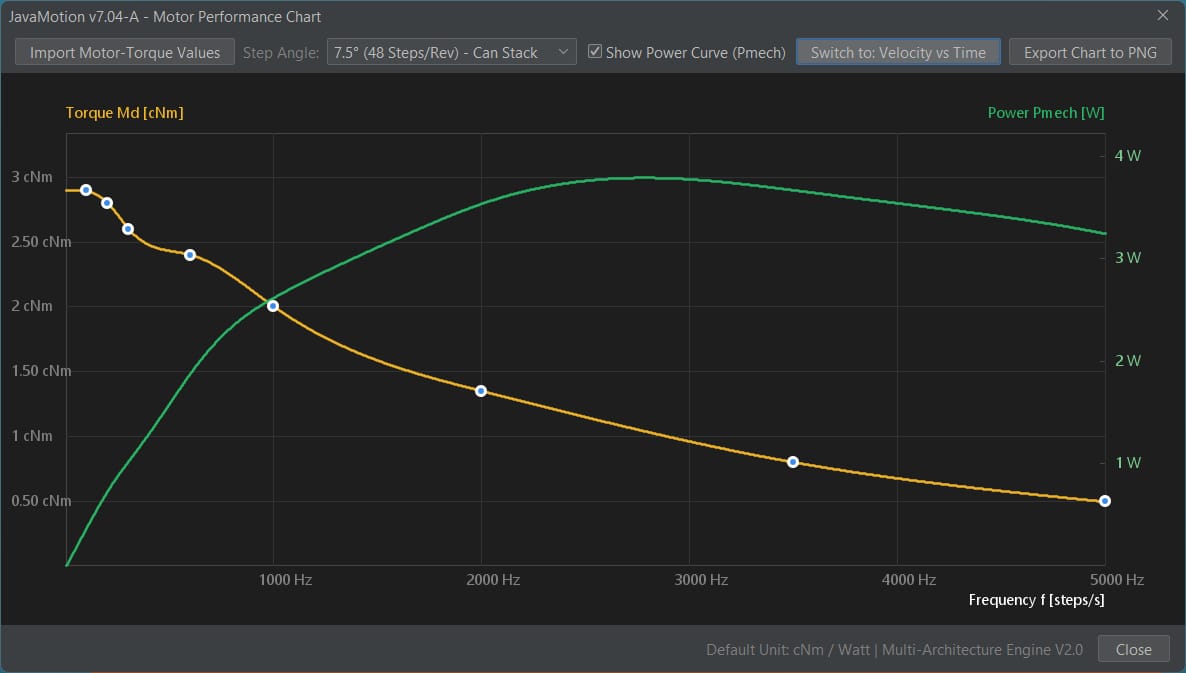

JavaMotion v7: Drehmoment und mechanische Leistung eines Schrittmotors über der Steuerfrequenz — JavaMotion v7.04-A: Das Motor Performance Chart stellt Drehmoment und mechanische Leistung über der Steuerfrequenz dar.

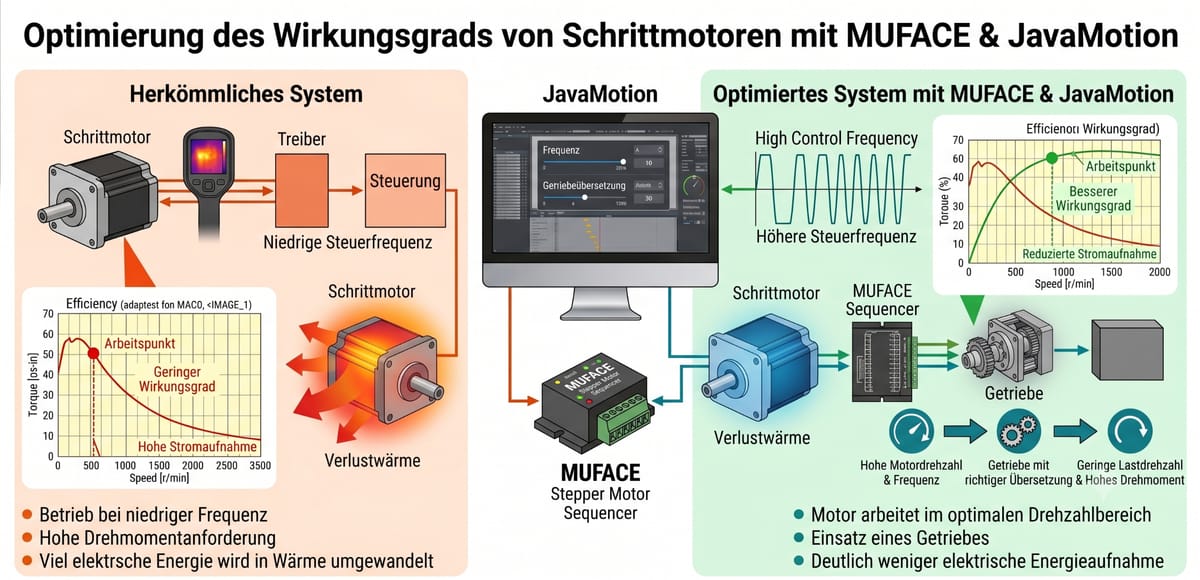

Grafik: herkömmliche Steuerung im Vergleich zu MUFACE mit JavaMotion — Optimierte Steuerfrequenzen erlauben einen kleineren Motor mit Getriebe. Vergleich aus dem MUFACE-Flyer, Seite 1.

Schrittmotor-Sinus-Controller

Nutzen

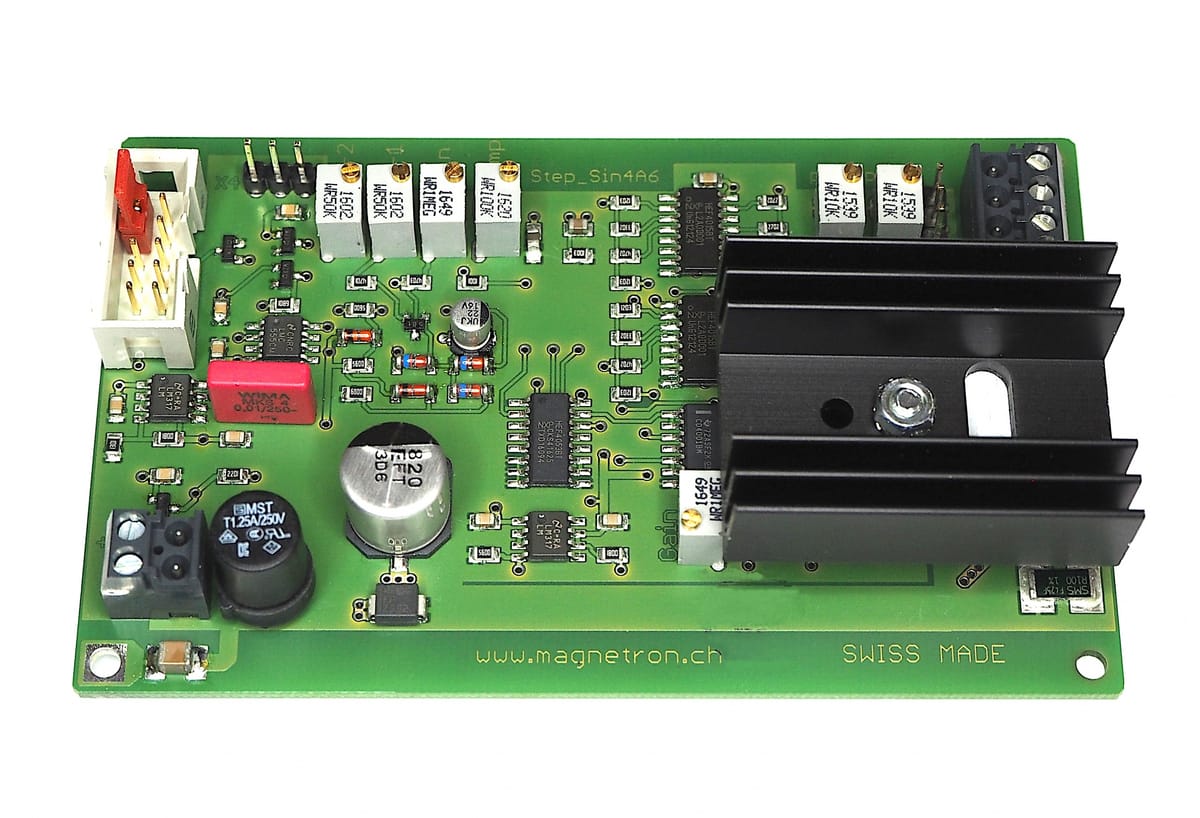

Soll ein Schrittmotor einen Plattenspielerteller antreiben, möglichst ohne Pfeifen und Vibrationen? Die Baugruppe liefert dafür zwei analoge Sinussignale ohne PWM-Chopper. Im Motorenlabor messen Sie damit auch Drehmoment und mechanische Abgabeleistung; Geschwindigkeit und Beschleunigungsrampe sind einstellbar.

Eckdaten

Ansteuerung: Zweiphasen-Sinus für 5-W-Schrittmotoren; analog, ohne PWM
Speisung: 12 V DC; Bereich 11.5–18 V DC bei Motor 5 Ω/Ph
Phasenstrom: max. 1.2 A/Ph bei 100 % ED
Clock-Generator mit Rampen: 0.05–10 kHz
Clock-Frequenz: max. 20 kHz
Resonanzdämpfung: Antiresonanz-Schaltung
Geschwindigkeit: Externes Potentiometer, 20–100 kΩ
Beschleunigung: Rampenzeit einstellbar
Logikeingänge: Direction, Run/Stop, Fast/Slow
Abmessungen (B × L × H): 62 × 100 × 21 mm
Artikel-Nr.: Step_Sin4A6

Lieferumfang

Baugruppe ohne Gehäuse.

Preis

CHF 385.–

Preise in CHF. Versandkosten und Lieferfrist erhalten Sie mit der Bestellbestätigung.

Bestellen oder direkt per Mail

Downloads

Sinus-Controller: Datenblatt (PDF, 291 KB)
