Audio & Plattenspieler

Nutzen

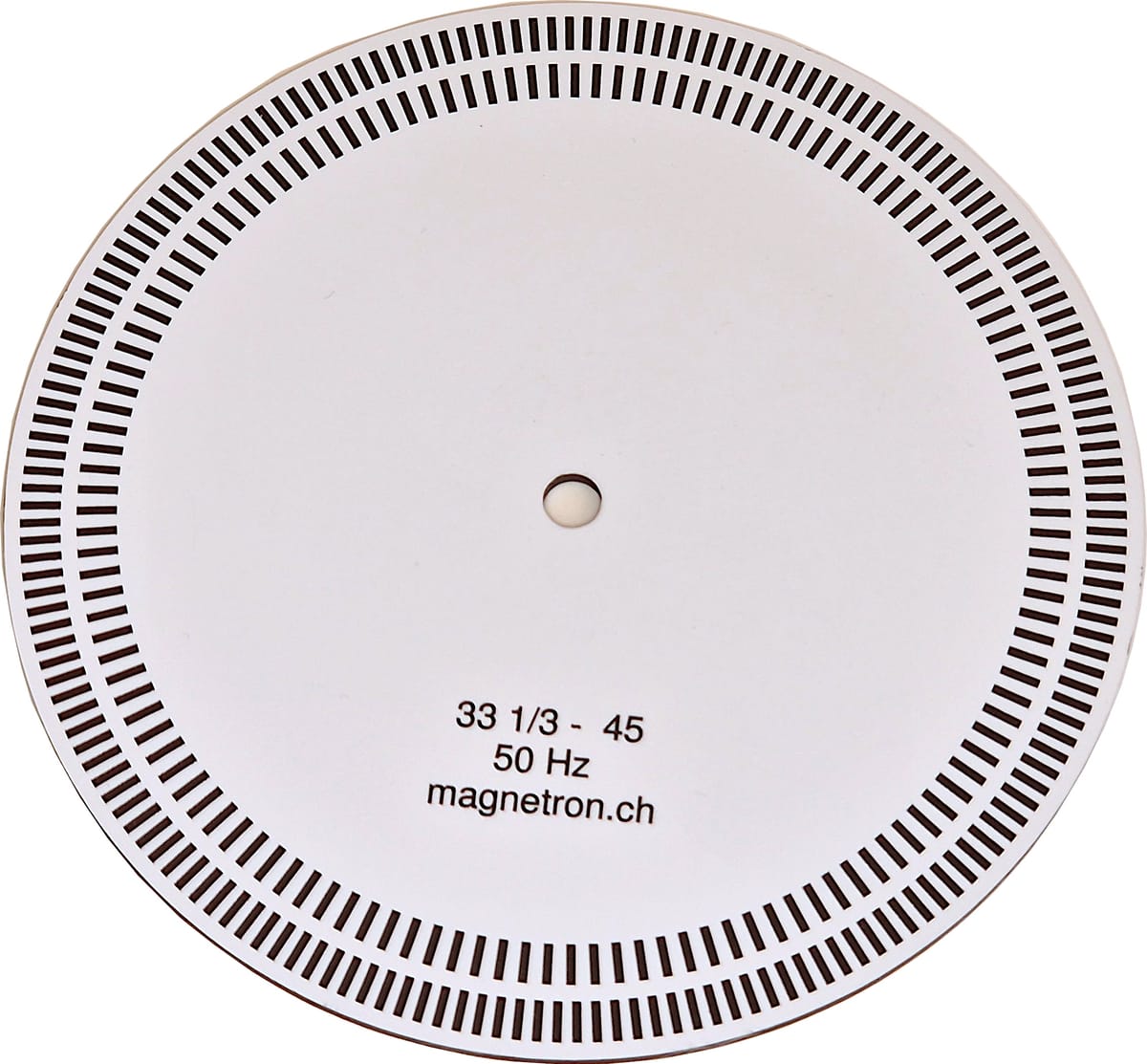

Sie kontrollieren die Drehzahl Ihres HiFi-Plattenspielers bei 33 1/3 und 45 U/min unter Glühlampenlicht mit Netzfrequenz, vom Einsteiger- bis zum High-End-Gerät. Besonders geeignet für Riemenantriebe; an geregelten Laufwerken prüfen Sie damit Drehzahlabweichungen und Phasenjitter.

Passende Lichtquelle, wenn keine Glühlampe mehr da ist: LED-Referenzlampe

Eckdaten

Drehzahlen

33 1/3 und 45 U/min

Referenz

Glühlampe, Netzfrequenz 50 Hz

Aussen­durchmesser

140 mm

Dicke

2.4 mm

Fertigung

Präzise gefräst

Herkunft

Swiss Made

Lieferumfang

Den genauen Lieferumfang nennt Ihnen René Merz mit der Bestellbestätigung.

Nutzen

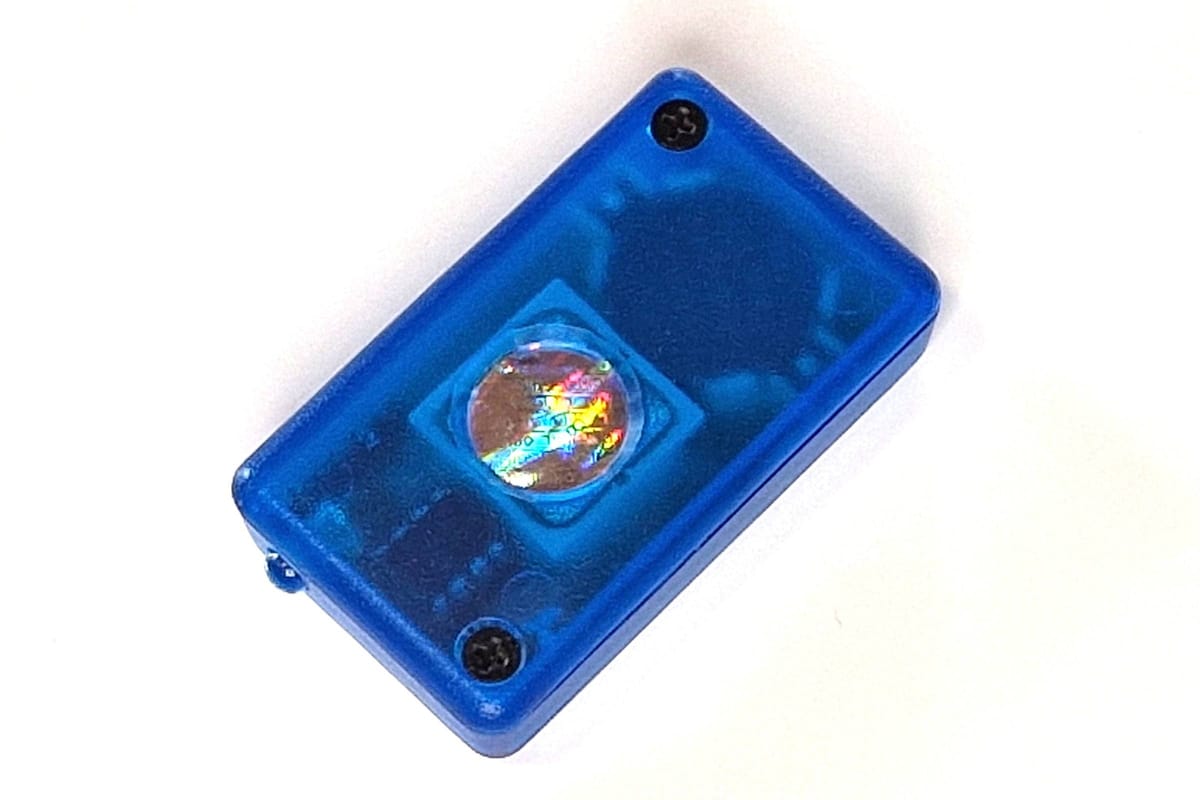

Mit quarzgesteuerten roten Lichtblitzen prüfen Sie die Drehzahl Ihres Plattenspielers anhand einer Stroboskopscheibe. Das hilft, wenn die Glühlampe mit 50 Hz Netzfrequenz einer LED-Haushaltslampe gewichen ist: Deren Lichtschwankungen reichen für diese Prüfung oft nicht aus.

Software: Martin Habenicht (habenicht.ch). Hardware, Schema und Leiterplatte: René Merz.

Eckdaten

Quarz-Referenzfrequenz

2 MHz

Frequenz­stabilität

±100 ppm

Bedienung

Ein/Aus als Impulsschalter

Schaltung

Stromsparend aufgebaut

Abmessungen (L × B × H)

60 × 35 × 15 mm

Lieferumfang

Batterie eingebaut.

Nutzen

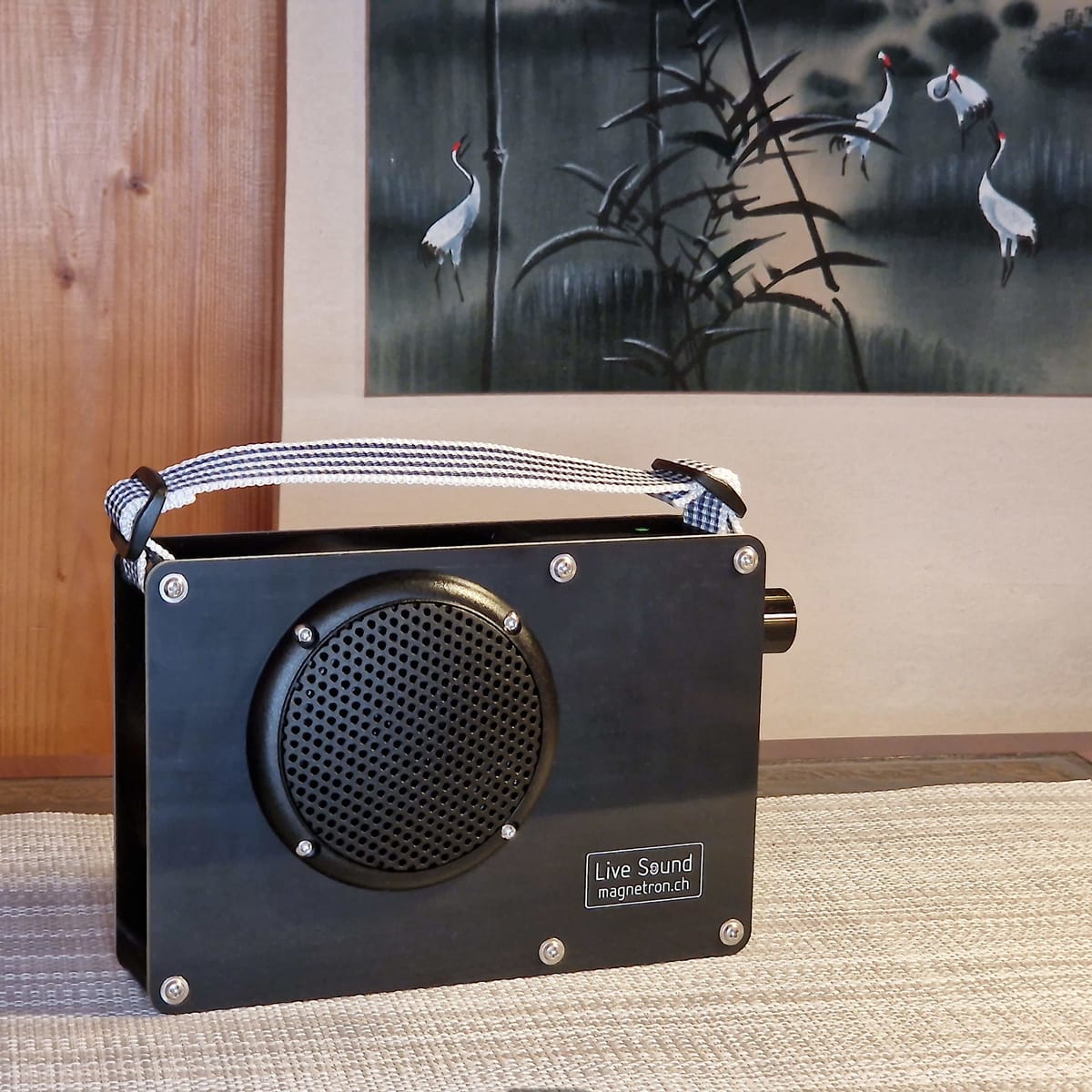

Im Wohnraum, Büro oder Labor hören Sie Musik über Bluetooth oder den Stereo-Aux-Eingang. Statt eines Akkus, der mit der Zeit nachlässt, versorgt ihn ein Netzteil. Für Wartung und Reparatur lässt sich das Gehäuse zerlegen; verbaut sind Standardbauteile.

Eckdaten

Ausgangs­leistung

2 × 9 W / 8 Ω bei 12 V DC, 1 kHz, 10 % THD

Verstärker

Class AB, analoger Linearverstärker

Bluetooth

5.0 · BR + EDR + BLE

Aux-Eingang

3.5-mm-Stereoklinke

Zweiter Lautsprecher

DIN-Buchse, linker Kanal

Netzteil

230 V AC / 12 V DC, 1.5 A

Speisespannungs­bereich

10–16 V DC

Stromanschluss

Hohlbuchse 5.5 / 2.1 mm

Abmessungen (L × B × H)

180 × 124 × 54 mm

Gewicht

600 g

Montage

Swiss Made

Lieferumfang

Bluetooth-Lautsprecher mit Netzteil (Ausgang 12 V DC, 1.5 A).
