Messtechnik

Nutzen

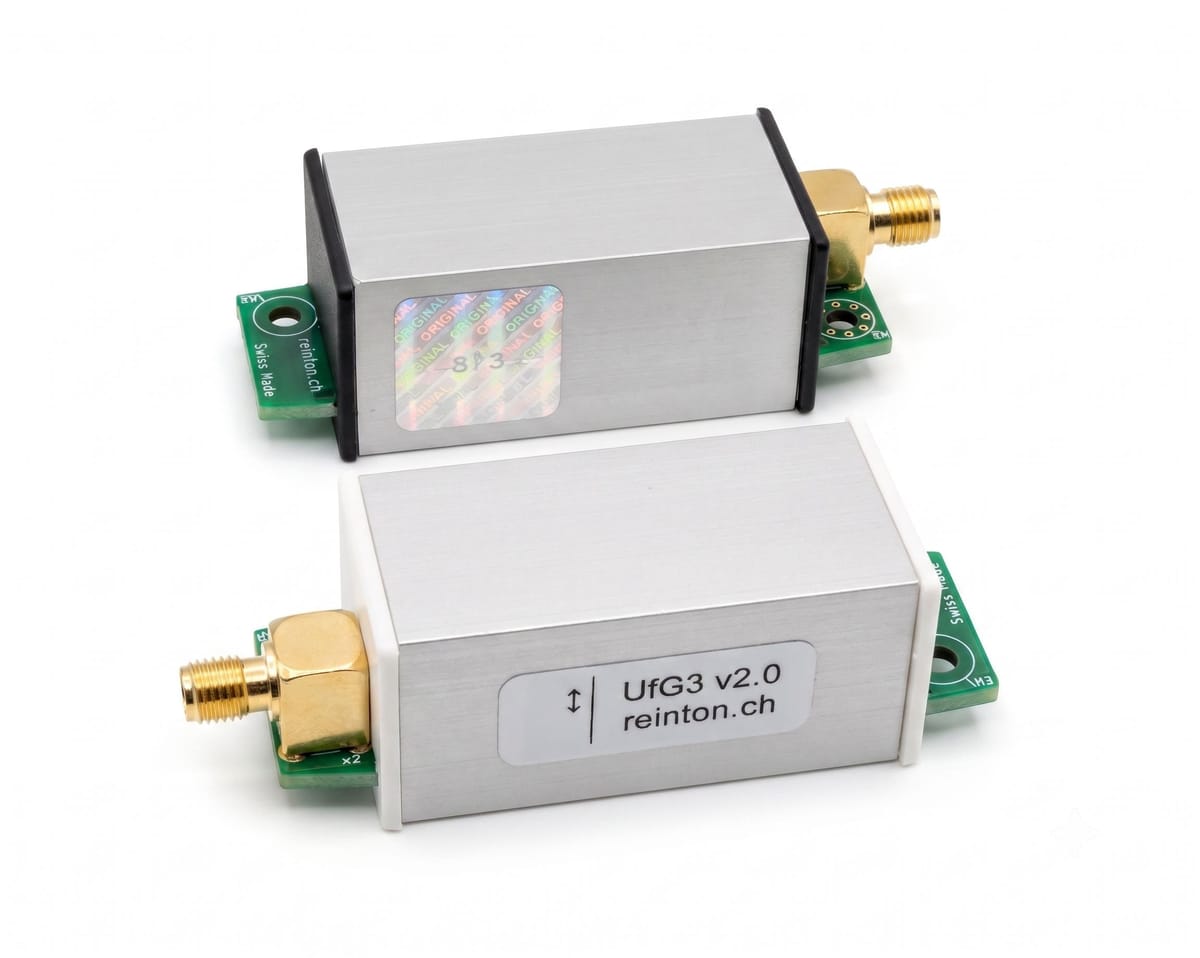

An Maschinen und Musikinstrumenten erfassen Sie Vibrationen und Körperschall, ohne dass der Sensor eine Speisespannung braucht. Ein typisches Beispiel ist die Schwingungsanalyse an BLDC- oder Schrittmotoren.

Bei lang andauernden Vibrationen die Schraubbefestigung sichern. Eine Montage über die M3-Schrauben ist nur an einem gut geerdeten Maschinengehäuse erlaubt; beachten Sie das Datenblatt.

Eckdaten

Sensorart

Piezoelektrisch

Empfindlichkeit

200 mV/g

Resonanz­frequenz

90 Hz

Empfindlichkeit bei Resonanz

4.0 V/g

Untere Grenzfrequenz

33 Hz (−3 dB), bei 480 pF und 10 MΩ

Empfindlichste Richtung

Vertikal (Z-Achse)

Speisung

Keine Speisespannung nötig

Abmessungen (B × L × H)

22 × 59 × 20 mm

Anschluss

SMB (Variante B) oder SMA (Variante A)

Betriebs­temperatur

0–85 °C

Schutzart

IP50

Maximale Ausgangs­spannung

19–22 V bei 8 mm Durchbiegung

Lieferumfang

Den genauen Lieferumfang nennt Ihnen René Merz mit der Bestellbestätigung.

Nutzen

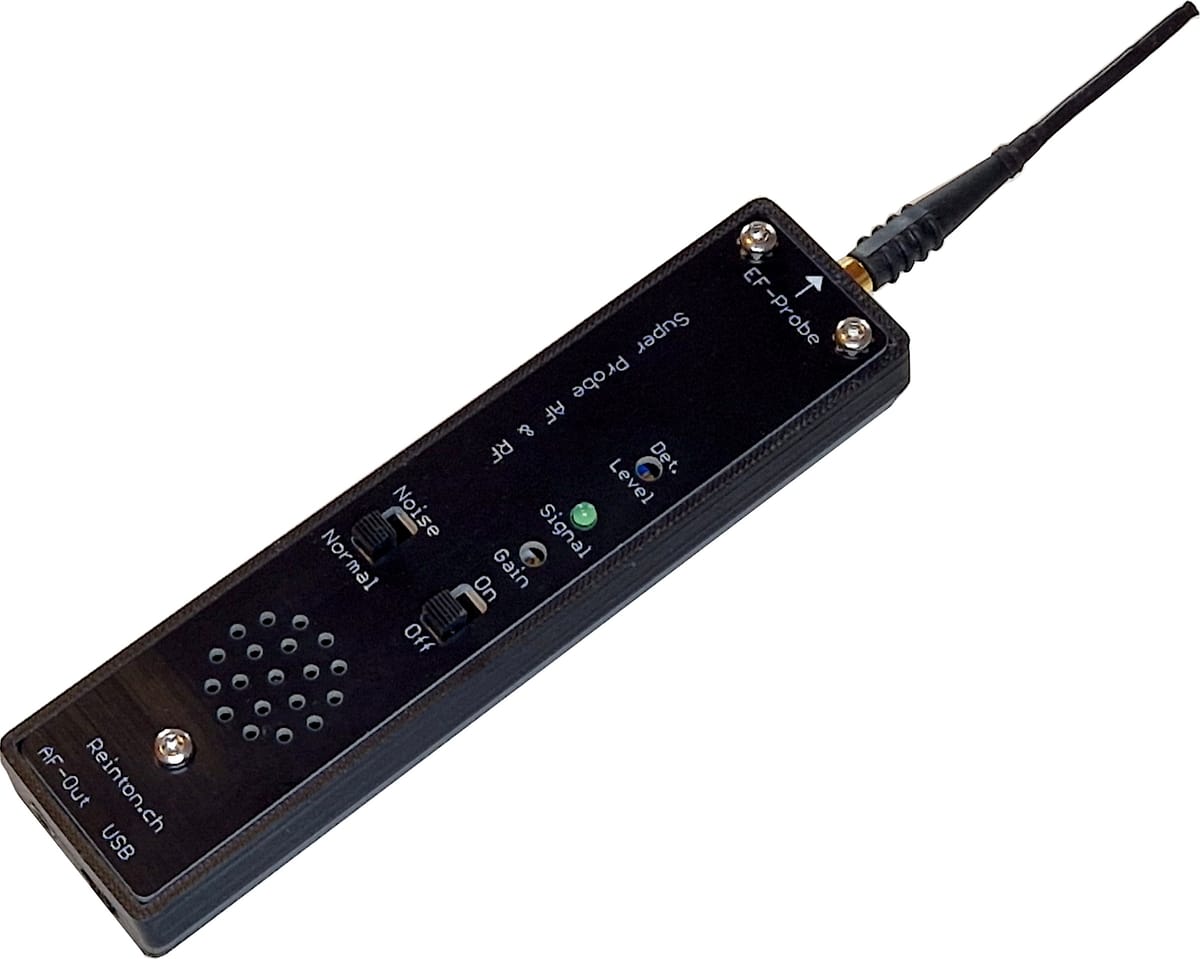

Bei der Elektronikentwicklung spüren Sie elektrische Wechselfelder auf und hören ihre Modulation über den eingebauten Lautsprecher. Mit der austauschbaren Antenne tasten Sie bei EMV-Vortests kleine Bereiche einer Leiterplatte ab und grenzen so störende Bauteile oder Leiterführungen ein. Auch versteckte Sender lassen sich damit aufspüren.

Funktionen

• Triggerlevel und Verstärkung einstellbar
• Signal-LED und eingebauter Lautsprecher
• Signalausgang über 3.5-mm-Klinkenbuchse
• Speisung über USB-C, AM-Demodulator

Die Idee stammt aus «Mr Carlson’s Lab» (YouTube).

Eckdaten

Frequenzbereich (−3 dB)

10 Hz bis 25 MHz

Speisespannung

5.0 V über USB-C

Leistungs­aufnahme

max. 0.25 W

Abmessungen (B × L × H)

33.5 × 124.5 × 21.0 mm

Signalausgang

3.5-mm-Klinkenbuchse für Audio und HF

Lieferumfang

Den genauen Lieferumfang nennt Ihnen René Merz mit der Bestellbestätigung.

Nutzen

Bei der Elektronikentwicklung erfassen Sie magnetische Wechselfelder und finden Störquellen, ohne einen Masseanschluss an der untersuchten Schaltung zu suchen.

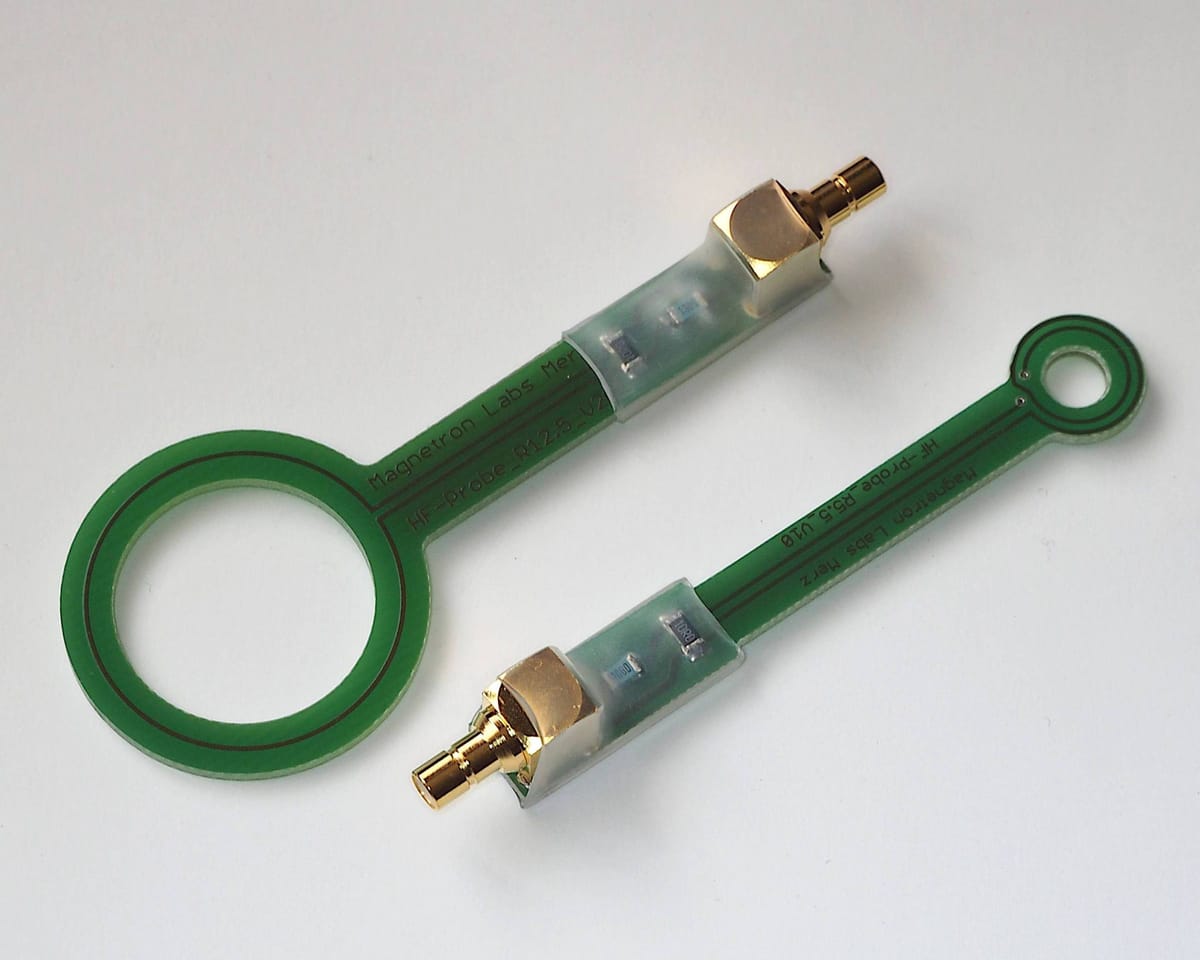

Damit untersuchen Sie beispielsweise RFID-Felder bei 13.56 MHz, bis in den VHF-Bereich ausstrahlende Störungen der PWM-Regelung von Schrittmotor- und BLDC-Antrieben oder UHF-Einstreuungen eines GSM-Handys in eine Interface-Schaltung. Die Spule ist mechanisch stabil auf einer FR4-Leiterplatte aufgebaut; das macht Messungen besser reproduzierbar. Die kleine Sonde ist empfindlicher, die grosse nimmt auch 10 oder mehr Windungen des zu messenden Stromkreises auf.

Der Frequenzgang ist nicht kompensiert: Unterhalb von 1 MHz und oberhalb von 300 MHz müssen Sie mit stärkerer Dämpfung der Amplitude rechnen.

Messgrenzen beachten: Nicht in der Nähe von Leitungen mit Spannungen über 48 V DC messen. Eine zu starke Kopplung kann die untersuchte Schaltung und das Signal beeinflussen.

Eckdaten

Grosse Sonde (B × L × H)

29.1 × 76.0 × 10.0 mm

Kleine Sonde (B × L × H)

11.0 × 69.5 × 10.0 mm

Impedanz

50 Ω

Frequenz­messbereich

0.1–1’000 MHz

Koaxialanschluss

SMB 90°, Stecker

Artikel-Nr. gross / klein

HF-Probe_R12.5 / HF-Probe_R5.5

Messgerät

Oszilloskop, Anschluss über 1 m Koaxialkabel

Lieferumfang

Die Sonden gibt es auch als Kit.
